换热器固定型式的介绍山东国信工业设备

文章出处：山东国信人气：发表时间：2018-12-22 15:23

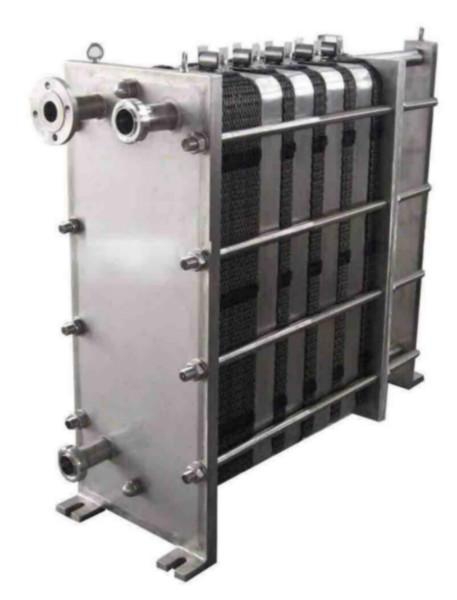

　　为了承受本身的重量（weight）和由搅拌引起的振动以及通入的冷热介质(起决定作用的物质)引起的热胀冷缩等，所以盘管或换热器（heat exchanger）必须相对固定(fixed)，选择相对合适的固定型式也是非常重要的。板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。换热器式换热结构（Structure）由于体积、重量相对较大，故一般采用底座或筋板的固定型式，具体型式要由设计(Design)者根据不同换热器结构来确定。
　　对于弹簧(Spring)（huáng）管或列管式换热结构（Structure），当盘管的中心圆直径（diameter）较小或圈数不多、重量不大的情况(Condition)下，可利用盘管的进出口管固定在罐体上，无需再设其他固定结构。相反，则需要安装（ān zhuāng）固定支架（Scaffold）固定盘管。
　　用弯钩制造(zhì zào)方便，但拧紧弯钩螺栓(组成:头部和螺杆组成)时容易偏斜，难以拧紧。一般用在盘管振动(vibration)不大及管径在DN45以下的场合（chǎng hé）。弯钩螺栓的圆钢直径可采用φ8-10mm.
　　用U型螺栓固定(fixed)盘管，结构（Structure）合理，能使盘管固定可靠，使用较普遍。板式热交换器系由部压成形之凹凸不锈钢板组成，两相板片之山形凹凸纹路成180度相反组合，因此板式热交换器两板片之间凹凸脊线形成交错之接触点，待接触点以真空焊接结合后，便构成板式热交换器耐高压之交错流道体系，这些交错的流道系统便是使板式热交换器之流体产生强烈紊流而达到高热传效果之原因。U型螺栓的直径在管径为φ50以下时，可用φ8-10mm，在管径为φ50-89mm时，可用φ10-12mm的圆钢（Steel）制成。对于采用不锈（Rust）钢制螺栓，便于冷弯应采用较小值，热弯时应进行热处理(chǔ lǐ)（heat treatment）。
　　无论采用哪种形式，都要做到牢固可靠，便于拆装与维护修理。固定(fixed)点不必非常多，一般每层上固定一处或隔层固定一处即可。角钢支柱可根据拧紧螺母的方便(fāng biàn)及加工(jiā gōng)制造的要求放在盘管的内侧或外侧。至于直角固定螺栓(组成:头部和螺杆组成)(dogbolt)的为角钢还是扁钢及固定型式可根据强度和工艺要求由设计者确定。
