换热器分析——板式换热器的结构是什么

摘要:板式换热器体积小，换热效率(efficiency)高，占地面积小，当然其结构(Structure)相对于板翅式换热器、壳管式换热器和列管式换热器也是比较简单的。它主要是由板片、密封(seal)垫片、固定压紧板、活动压紧板

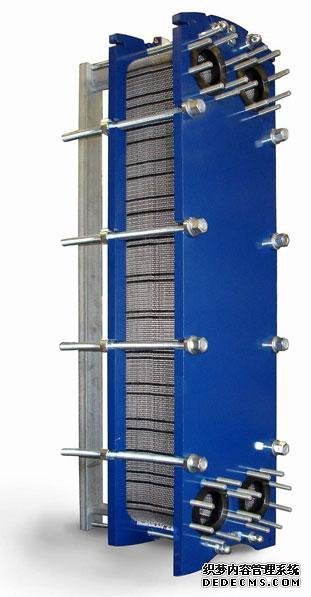

板式换热器体积小，换热效率(efficiency)高，占地面积小，当然其结构相对于板翅式换热器、壳管式换热器和列管式换热器也是比较简单的。它主要是由板片、密封垫片、固定压紧板、活动压紧板、压紧螺柱和螺母、上下导杆、前支柱等一系列部件(assembly unit)所组成。
板片为传热核心元件，垫片为液压密封元件，一些垫片是挂在板片的垫片槽内，一些垫片是扣在槽内，还有一些是粘贴在板片的垫片槽内。
安装好垫片的板片，按一定的顺序（冷暖板片交叉放置）置于固定压紧板和活动压紧板之间，用压紧螺柱将固定压紧板、板片、活动压紧板夹紧。采暖换热机组是由换热器、温控阀组、疏水阀组（热媒为蒸汽时）循环泵、电控柜、底座、管路、阀门、仪表等组成，并可加装膨胀罐、水处理设备、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。压紧板、上导杆、下导杆、压紧装置(device)、前支柱统称为板式换热器的框架(framework)。
按一定规律排列的所有板片，称为板束或板片组。在压紧后，相邻板片的触点互相接触，使板片间保持一定的间隙，形成流体的通道。换热介质从固定压紧板、活动压紧板上的接管中出入，并进入相应的板片之间的流体通道，进行热交换，实现冷介质的加热（heating ）或热介质的降温。
可拆式板式换热器，其原理就是在上导杆处安装(ān zhuāng)了活动滑轮、顶压装置，在增减板片的时候，可以通过该滑轮调节换热器内可安装板片数量，顶压装置加固整体结构牢固性。
而对于一些小型的板式换热器，则没有该装置，而是直接地将固定压紧板和活动压紧板通过导杆固定连接起来。板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。
这种结构(Structure)没有清洗空间(Space)，清洗、巡查时，板片不能挂在导杆上，虽然这样的结构轻便简易，但对大型的、需经常清洗的板式换热器不太适用。板式换热器具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
对于要进行两种以上介质换热的板式换热器，则需要设置(set up)中间隔板。在乳品加工的巴氏灭菌器中，为了增加在灭菌温度（temperature)下乳品的停留时间，通常需要在灭菌器的特定位置上安装(ān zhuāng)延迟板。
为了节约占地面积，一些公司（Company）会采用双框架结构，该结构有两种形式，第一种是公用一个检修空间(Space)，左右各设一个固定压紧板，中间设两个活动压紧板。
第二种是共用中间的固定压紧板，左、右各设一个活动压紧板。双框架(framework)的结构(Structure)，可视为两台板式换热器装在一起。
