板式换热器各部作用

板式换热器各部作用（role）

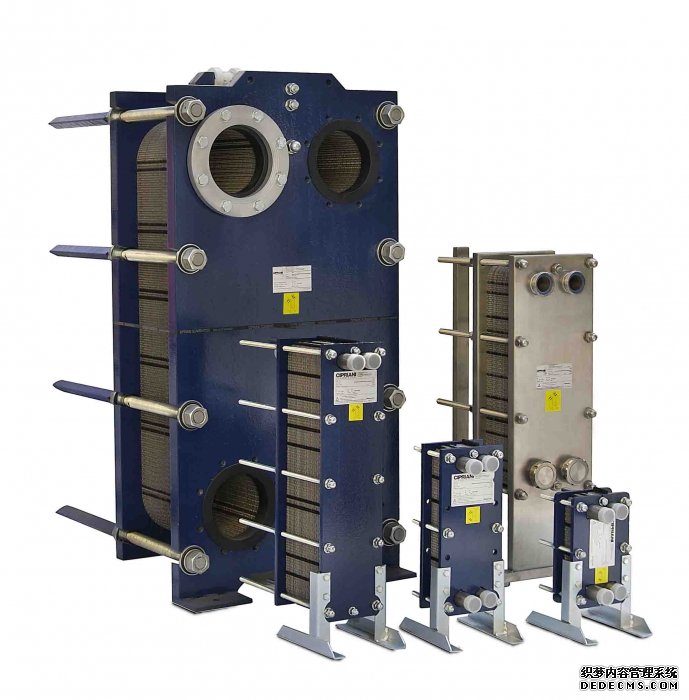

板式换热器是由一系列具有波纹形状的金属片叠装而成的一种新型换热器。不同板片之间形成薄矩形通道，通过半片进行热量(Heat)交换。它与常规的管壳式换热器相比，在相同的流动阻力(zǔ lì)和泵功率消耗（consume)情况(Condition)下，其传热系数(W/㎡·K)要高出很多，在适用的范围内有取代管壳式换热器的趋势。板式换热器是用薄金属板压制成具有波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。工作(job)流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。 板式换热器的结构及换热原理（Maxim）决定了其具有结构紧凑、占地面积小、传热效率高、操作(operate)灵活、应用(application)广、热损失小、安装和清洗方便等特点。两种介质(起决定作用的物质)的平均温差可以小至1℃，热回收效率高。板式换热器是一种环保、节能(jieneng)、节约材料、节约投资的热交换设备(shèbèi)。板式换热器主要由框架(framework)和板片两大部分组成
板片由不同材料的制成的薄板用不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质(起决定作用的物质)的流道。汽水换热机组是板式换热器在供暖方面一个重要应用，板式换热器换热需要两种物质进行交换才能完成换热，汽水换热器就是将A物质蒸汽里的热量交换到B物质水里，使水的温度升高的设备。采暖换热机组具有标准化、模块化的设计，配置齐全，安装方便、高效节能。换热机组结构紧凑、运行可靠、操作简便直观等优点，是首选的高效节能产品。该产品适应于住宅、机关、厂矿、医院、宾馆、学校等场合的卫生热水。整体式换热机组既可用于水—水交换，也可用于汽—水交换。板片的周边及角孔处用橡胶垫片加以密封(seal)。
框架(framework)由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。各部件作用如下：
　　一、传热板片
传热板片是换热器主要起换热作用的元件，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
　　二、密封垫片
板式换热器的密封(seal)垫片主要是在换热板片之间起密封作用。根据不同介质(起决定作用的物质)采用不同橡胶(Rubber)。
　　三、两端压板
两端压板主要是夹紧压住的传热板片，以免流体介质泄漏。
　　四、夹紧螺栓
夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
　　五、挂架
主要是支承换热板片，使其拆卸、清洗、组装等方便。板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。
