山东板式换热器设计时的注意点

板式换热器设计时的注意点

在发展的过程中，注意板式换热器的安全事项还是现如今必须要关注的：

1、设计(Design)指标。换热器的设计指标包括工作流体的种类及其流量、进出口温度、工作压力和换热器效率等。航空航天器用换热器还应包括允许的压降、尺寸和质量等。

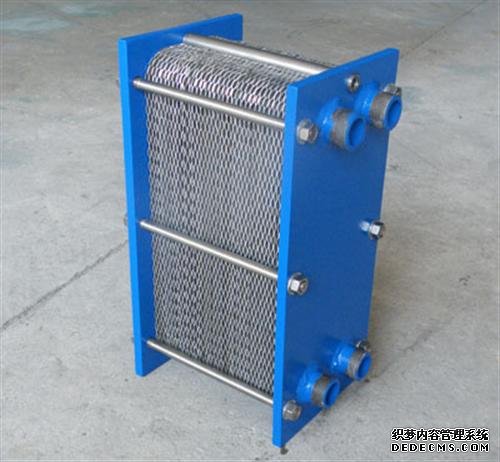

2、总体布置。板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。汽水换热机组是板式换热器在供暖方面一个重要应用，板式换热器换热需要两种物质进行交换才能完成换热，汽水换热器就是将A物质蒸汽里的热量交换到B物质水里，使水的温度升高的设备。换热器的总体布置首先要选定换热器的类型和结构(Structure)，流体流动形式及所用材料，然后选热传热表面的种类。要考虑运行（Windows）温度和压力等。

3、热设计。换热器的热设计包括传热计算，流阻计算及确定尺寸。进行热设计除技术(Technology)性能指标外，还需要有传热面的特性（characteristic]）（包括换热特性、流阻特性和结构(Structure)参数）以及流体和材料(Material)的热物性参数，可以讲优化技术应用到换热器热设计中，根据设计目标，对于选定的各种换热器形式和传热表面，通过不同的角度进行优化分析，提供几种可供选择(Select)的方案。

4、结构(Structure)设计。换热器的机构设计包括以下内容：

（1）根据*高工作温度和*大工作压力，以及热设计和阻力(zǔ lì)计算结果，确定各部分的材料和尺寸，保证换热舞在稳定运行时的性能。

（2）根据工作温度、压力以及流体性质，选择焊接方法及密封(seal)材料。

（3）以保证流体分配的均匀性为目标，进行封头、联箱、接管及隔板等得设计(Design)。板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。

（4）为满足热力(heating power)和阻力性能的结构设计(Design)，对主要零部件须进行强度校核，以避免在极限工作状态下因强度不够，导致破坏或选型过厚而造成浪费。

（5）要考虑维修（包括清洁、维修以及维护等）和运输的要求。

对于一些在特殊条件下工作的换热器，有的还须计算（calculate ）其在启动和停车时期内的热应力，核算由于流体流动引起的结构(Structure)振动（vibration），或为了减少腐蚀和结构而验算流速。总之，结构设计和热设计有相同的重要性，设计换热器时需要同时兼顾，并且应该相互协调。

5、设计(Design)方案抉择。换热器热设计和结构设计完成后，提供了结构可供选择(Select)的方案，然后设计者根据评价的判据。考虑各种具体条件进行*后抉择。抉择的条件对为定性的，如模具制造的条件，钎焊炉尺寸，运输限制，交货日期、公司政策和竞争强度等都将影响*终的选择。评价判据指的时可以量化衡量的指标，如重量、外形尺寸、泵送流体的耗费、初始投资及寿命等。
